Citroen C4: Attelage à rotule démontable sans outil

• Présentation
• Montage de la rotule
• Démontage de la rotule

Présentation

L'installation et le retrait de ce dispositif d'attelage d'origine ne nécessitent pas d'outil.

1. Support de fixation
2. Obturateur de protection
3. Prise de raccordement
4. Anneau de sécurité
5. Rotule amovible
6. Molette de verrouillage / déverrouillage
7. Serrure à clé
8. Étiquette pour noter les références de la clé

1. Position verrouillée (les repères verts sont en regard l'un de l'autre) ; la molette est en contact avec la rotule (aucun espace).
2. Position déverrouillée (repère rouge en face du repère vert) ; la molette et la rotule ne sont plus en contact (espace d'environ 5 mm).

Apposer l'étiquette jointe dans un endroit bien visible, à proximité du support ou à l'intérieur du coffre.

Les remorques avec feux à LED ne sont pas compatibles avec le faisceau électrique de ce dispositif.

Pour rouler en toute sécurité avec un Dispositif d'attelage, se reporter à la rubrique correspondante.

Avant toute utilisation

Contrôler que la rotule est correctement montée en vérifiant les points suivants :

- Le repère vert de la molette coïncide avec le repère vert de la rotule.

Si la rotule n'est pas verrouillée, la remorque peut se détacher - Risque d'accident !

Pendant l'utilisation

Ne jamais déverrouiller le dispositif tant que l'attelage ou le porte-charge est installé sur la rotule.

Pour plus d'informations sur le Réglage du site des projecteurs, se reporter à la rubrique correspondante.

Après utilisation

Lors de trajets effectués sans remorque ou porte-charge, retirer la rotule et insérer l'obturateur dans le support pour que la plaque minéralogique et/ou le dispositif d'éclairage soient bien visibles.

De plus, basculer la prise de raccordement dans la position la plus haute pour éviter d'endommager l'équipement en roulant.

Montage de la rotule

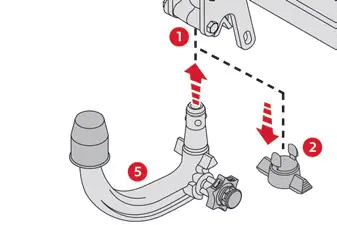

► Sous le pare-chocs arrière, retirer l'obturateur de protection 2 du support de fixation 1.

► Insérer l'extrémité de la rotule 5 dans le support 1 et la pousser vers le haut ; le verrouillage s'effectue alors automatiquement.

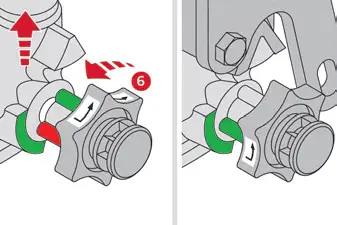

► La molette 6 effectue un quart de tour dans le sens inverse des aiguilles d'une montre ; faire attention à ne pas laisser la main à proximité !

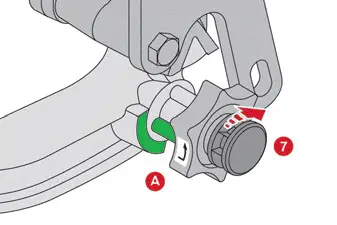

► Vérifier que le mécanisme est correctement verrouillé (position A).

► Fermer la serrure 7 à l'aide de la clé.

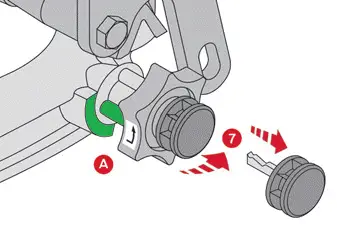

► Retirer la clé. La clé ne peut pas être retirée lorsque la serrure est ouverte.

► Clipper le capuchon sur la serrure.

► Retirer le cache de protection de la rotule d'attelage.

► Fixer la remorque sur la rotule d'attelage.

► Attacher le câble solidaire de la remorque à l'anneau de sécurité 4 du support.

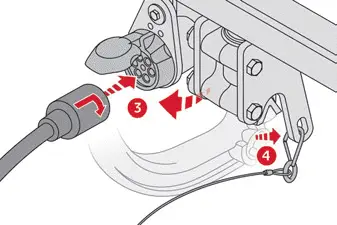

► Descendre la prise de raccordement 3 pour la mettre en position.

► Insérer et tourner d'un quart de tour la fiche de la remorque pour la brancher dans la prise de raccordement 3 du support.

Démontage de la rotule

► Tourner d'un quart de tour et tirer la fiche de la remorque pour la débrancher de la prise de raccordement 3 du support.

► Remonter la prise de raccordement 3 vers la droite pour la ranger.

► Détacher le câble solidaire de la remorque de l'anneau de sécurité 4 du support.

► Détacher la remorque de la rotule d'attelage.

► Remettre en place le cache de protection sur la rotule d'attelage.

► Retirer le capuchon de la serrure et l'enfoncer sur la tête de la clé.

► Insérer la clé dans la serrure 7.

► Ouvrir la serrure à l'aide de la clé.

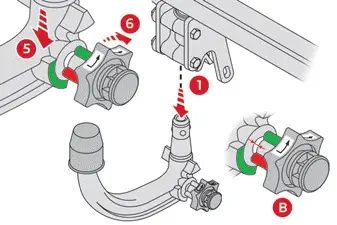

► Tenir fermement la rotule 5 d'une main ; de l'autre main, tirer et tourner la molette 6 dans le sens des aiguilles d'une montre, jusqu'en butée ; ne pas relâcher la molette.

► Sortir la rotule par le bas de son support 1.

► Relâcher la molette ; celle-ci se bloque automatiquement en position déverrouillée (position B).

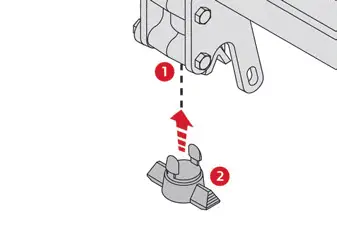

► Remettre en place l'obturateur de protection 2 dans le support de fixation 1.

► Ranger la rotule dans sa housse à l'abri des chocs et des salissures.

Entretien

Le fonctionnement correct n'est possible que si la rotule et son support restent propres.

Avant de nettoyer le véhicule avec un jet à haute pression, la rotule doit être retirée et l'obturateur inséré dans le support.

Intervention sur le dispositif d'attelage

Consulter le Réseau CITROËN ou un atelier qualifié.
